Notice Technique installateur

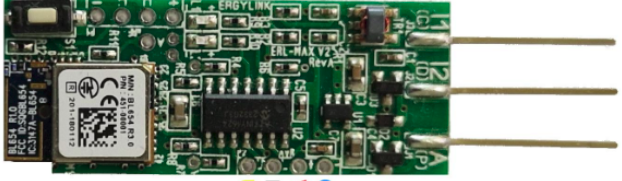

Description du Produit

Ce dispositif se connecte au compteur Linky pour transmettre automatiquement, par Bluetooth Mesh, les données de consommation électrique. Il fonctionne de manière autonome, sans alimentation externe, et permet un suivi en temps réel de la consommation.

Note

Ce produit est co-développé avec un partenaire pour l’expérimentation Fleximax et peut faire l’objet de modifications sans préavis.

Caractéristiques Techniques

• Alimentation : Sortie TIC du LINKY

• Connectivité : Bluetooth

• Dimensions : Carte électronique: 43x21x4mm ; Connecteur 16x10mm

• Température de fonctionnement :

• Pose : S’intègre dans l’entrée TIC du LINKY

• Certifications : [CE, RoHS, etc.]

Branchement sur le Linky

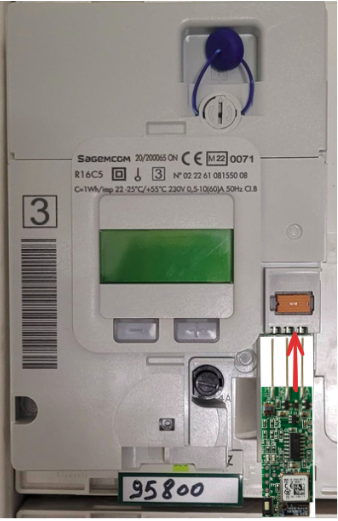

Linky Monophasé

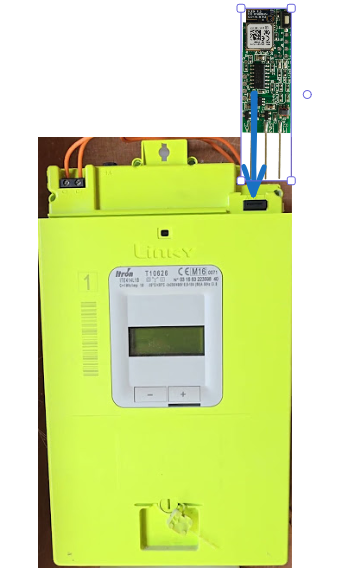

Linky Triphasé

Installation

Se réferer à Installation d’un produit.

Fonctionnalités

Le produit publie en Bluetooth Mesh certaines données de télé-information client (TIC) fournies par le compteur Linky :

• PRM

• Informations techniques sur le fonctionnement du compteur

• Identification du compteur par son N° de série fabricant (ADS)

• Horodate (TSlinky)

• Puissance apparente instantanée soutirée (SINSTS)

• Tension efficace (URMS)

• Energie active soutirée totale (EAST)

• Point n de la courbe de charge active soutirée calculé par l’ERL (CCERLN)

• Informations sur le point de la courbe de charge calculée par l’ERL (ETATCERL)

Les données SINSTS et URMS sont publiés toutes les 5 secondes environ, CCERLN et ETATCERL, toutes les 15 min environ, les autres données toutes les 24 heures.

Les données CCERLN et ETATCERL sont relayées par la passerelle vers les serveurs LinkIO (voir API MQTT).

Les données SINSTS et URMS, vu la fréquence élevée d’emission en local, ne sont actuellement pas relayées par la passerelle.

Références : Enedis-MOP-CPT_002E
