Passerelle WIFI¶

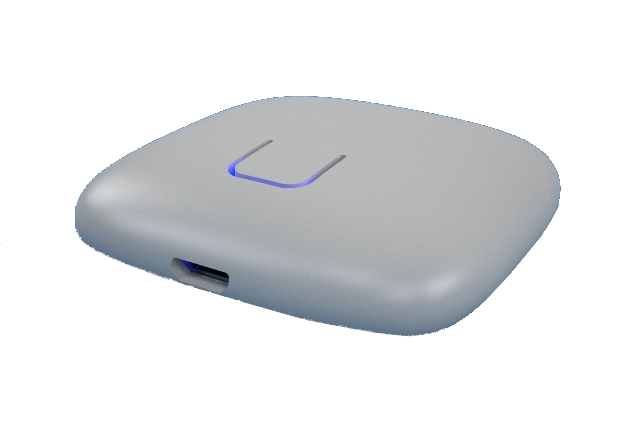

Description du Produit¶
La passerelle WiFi assure le lien entre le réseau Bluetooth Mesh du logement et le cloud, afin de permettre :
Pilotage à distance de l’ensemble des produits depuis l’App mobile.
Remontée cloud des informations (capteurs, données énergétiques, états…).
Gestion des scénarios et fonctions “Maison vigilante” selon les cas d’usage.
Code article : SER65086
Ref interne : REF90
Caractéristiques Techniques¶
Alimentation : 5V DC via un chargeur USB-C
Connectivité : Bluetooth Low Energy (BLE), Wi-Fi
Fréquence Radio : 2.4GHz
Dimensions : 47x47x15mm
Température de fonctionnement : 0°C - 50°C
Indice de protection : IP30
Pose : Libre
Fonctions supportées¶
Le produit dispose des fonctions générales suivantes :
Installation¶
Placez la passerelle sur une table.
Branchez la passerelle avec le chargeur USB-C intégré.
Une fois le produit physiquement branché, les fonctionnalités choisies, vous pouvez installer le produit depuis l’App mobile.
Indication d’état¶
La passerelle dispose d’une led tricolore indiquant son état de fonctionnement évoluant au cours de l’installation ou un état d’erreur.
La couleur Bleu continu indique que la passerelle est opérationnelle.
Indication lumineuse |
Description |
Label |
|---|---|---|
Blanc continu |
Démarrage de la gateway |
|
Flash bleu 200ms/2s |
Non provisionné en mesh |
|
Flash vert 50ms/2s |
Provisioning mesh en cours |
|
Flash jaune 200ms/2s |
Wifi non configuré |
|
Flash violet 200ms/2s |
Internet disponible |
|
Vert continu |
Serveur atteint |
|
Bleu continu |
Service opérationnel |
|
Flash rouge 200ms/2s |
Erreur système |
|
Flash rouge 100ms/1s |
Remise à zéro en cours |
|
Cyan continu |
Mise à jour logicielle en cours |
|
Violet continu |
Migration de serveur en cours |
|
Revision date : 28 mai 2026
