Micromodule Multifonctions

../../../_images/micromodule_multifunction.png

Notice Technique installateur

1. Introduction

  • Nom du produit : Micromodule Multifonctions

  • Modèle : SINP1 vx.x.x

  • Fabricant : -> à remplir

  • Date de publication : -> à remplir

2. Description du Produit

Fonctionnalités principales :

  • 1 Sortie 230V AC - 10 A ou 30V DC - A

  • 2 entrées pour connecter des interrupteurs.

Applications typiques :

Peut être installé dans un portail, porte de garage, un prise électrique, une chaudière, des radiateurs électriques, etc.

3. Caractéristiques Techniques

  • Alimentation : 230V AC ~ 50Hz

  • Connectivité : Bluetooth

  • Dimensions : 40mmx44mmx16.9mm

  • Température de fonctionnement : 0°C - 40°C

  • Certifications :

4. Installation

Prérequis :

Aucun

Matériel nécessaire

  • Tournevis

  • Pinces électriques

Compétences requises

Aucune compétence spécifique requise, mais une connaissance de base en électricité est recommandée.

Étapes d’installation :

Warning

Avant toute installation, assurez-vous d’avoir coupé l’alimentation électrique afin d’éviter tout risque d’électrocution.

Il est impératif de couper l’alimentation directement depuis le coffret électrique pour garantir votre sécurité. Ce module étant conçu pour fonctionner sous tension, une installation incorrecte peut entraîner un incendie ou un choc électrique.

Si vous n’êtes pas à l’aise avec les installations électriques, faites appel à un professionnel. Le module doit être installé et connecté en respectant strictement les instructions de cette notice.

Nous déclinons toute responsabilité en cas d’accident ou de dommages résultant du non-respect des consignes de montage.

Avant toute intervention, coupez l’alimentation et n’apportez aucune modification si la LED est allumée.

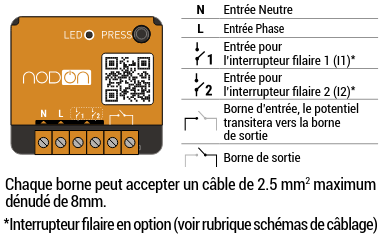

Entrées/Sorties du Module

../../../_images/multifunction_inout.png

Suivez les instructions selon le type de produit que vous voulez installer.

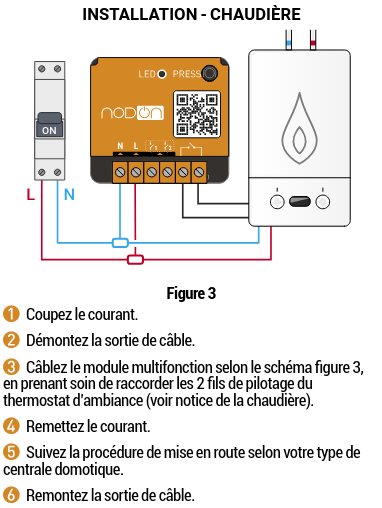

../../../_images/multifunction_install_chaudiere.png

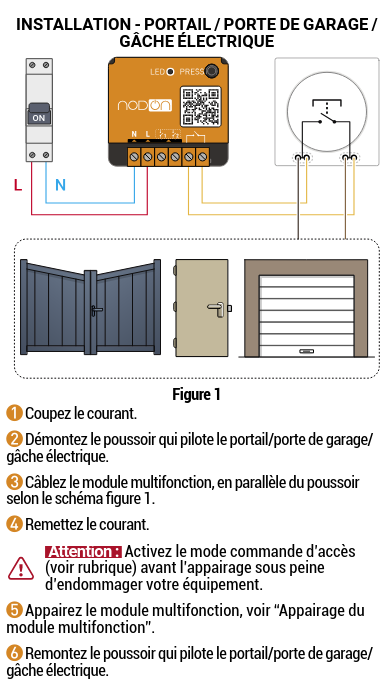

../../../_images/multifunction_install_garage_door.png

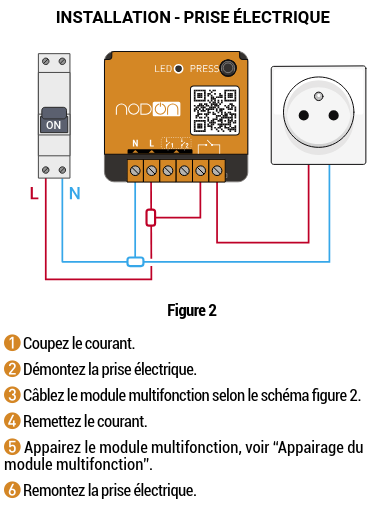

../../../_images/multifunction_install_prise.png

5. Configuration

Application mobile :

Note

Lien vers la doc de Bruno

Appairage :

Note

Lien vers la doc de Bruno

Auto-détection du type d’interrupteur

Après avoir remis le courant, effectuez un appui sur le bouton de votre interrupteur. Le module dispose d’un système d’auto-détection qui détermine le type d’interrupteur filaire (basculant ou poussoir) connecté en entrée.

Note : La même configuration est appliquée pour les 2 entrées (I1 et I2). Il n’est pas possible de combiner un interrupteur basculant avec un interrupteur poussoir. Pour relancer l’autodétection, il est nécessaire de réinitialiser manuellement le module multifonction (voir procédure de réinitilalisation du module).

6. Utilisation

Commandes de base :

  • Allumer/éteindre l’appareil accordé sur le module.

  • Synchronisation des appareils accordés sur le réseaux

  • Création de scénarios

Suivi et notifications :

Alertes de consommation d’énergie

Notifications d’état des appareils

7. Maintenance

Entretien régulier :

  • Vérification des connexions électriques

  • Mises à jour logicielles effectuées à distance (DFU).

Dépannage :

Problèmes courants et solutions

Contacts pour le support technique

8. Sécurité

Précautions d’installation :

N’utilisez jamais l’appareil s’il n’est pas correctement installé et placé à l’intérieur d’une boite de raccordement conforme aux normes en vigueur.

Consignes de sécurité :

Ne pas utiliser en cas de dommage visible

Stockage et élimination des déchets électroniques

9. Support et Garantie

A remplir. .. Service client :

  1. Annexes

Schémas de câblage

Guide de dépannage détaillé

Fiches techniques complémentaires

Cette trame peut être adaptée en fonction des spécificités du produit et des besoins des installateurs. N’hésitez pas à ajouter des sections supplémentaires si nécessaire.
