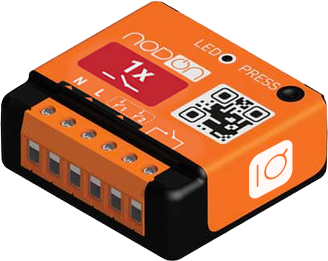

Multifunction Relay Switch

Single actuator that cans control everything: lights, heaters, boiler, garage door,etc… It can be mounted in a ceiling, in a wall or behind of an electrical socket without any construction work.

../../../_images/micromodule_multifunction.png

Technical specifications

  • Power supply: 230V AC ~ 50Hz

  • Switching capabilities: 230V AC – 10A // 30V DC – 10A

  • Consumption: <1W

  • Maximum output power: 2.3kW (Resistive load)

  • Radio frequency range: 2.4GHz

  • RF power max: +8dBm

  • Range: Up to 30m inside

  • Operational temperature: 0°C to 40°

  • Protection rating: IP 2X

  • Dimensions : 40 mm (l) x 44 mm (L) x 16.9 mm (h)

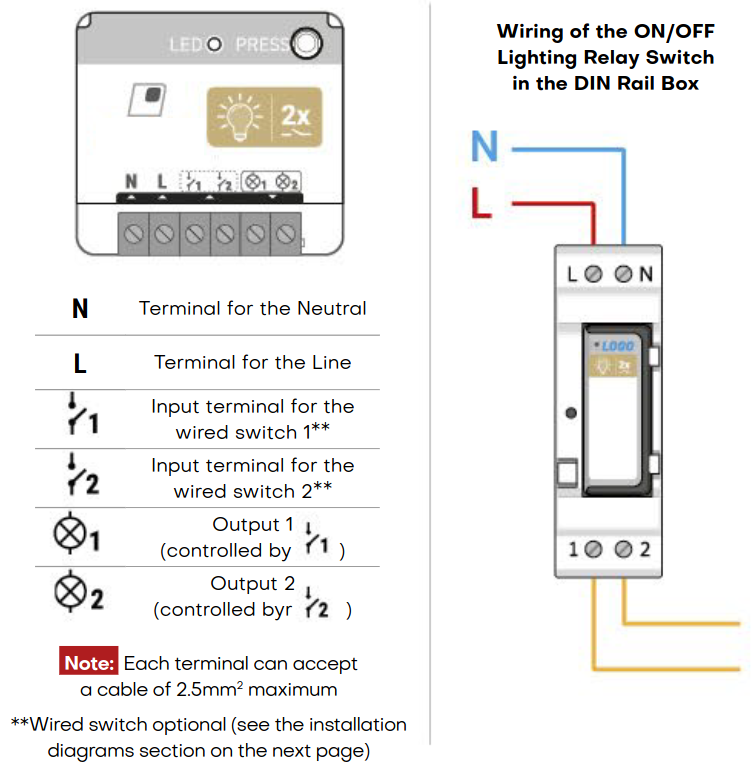

Installation

../../../_images/onoff_installation.png

Use Cases

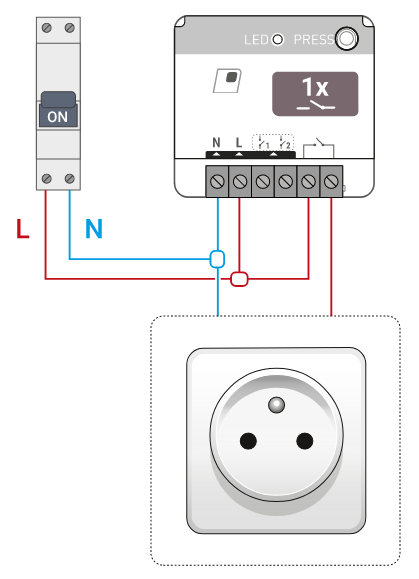

Power socket

../../../_images/multifunction_power_socket.png

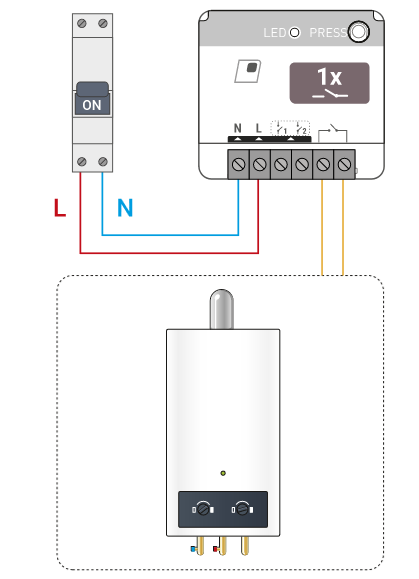

Boiler

../../../_images/multifunc_boiler.png

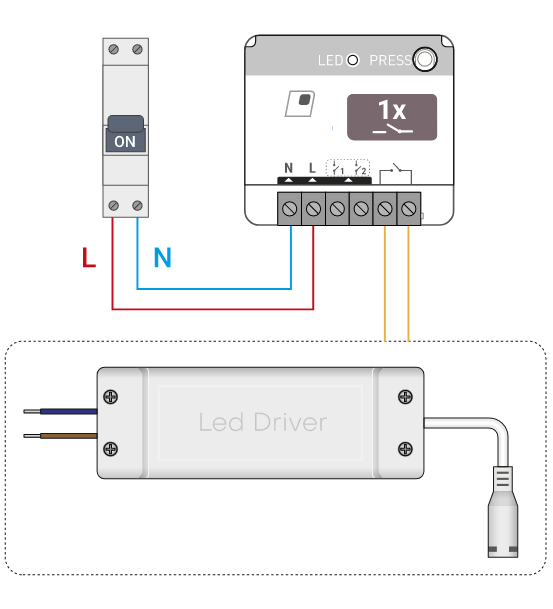

LED driver

../../../_images/multifunc_led_driver.png

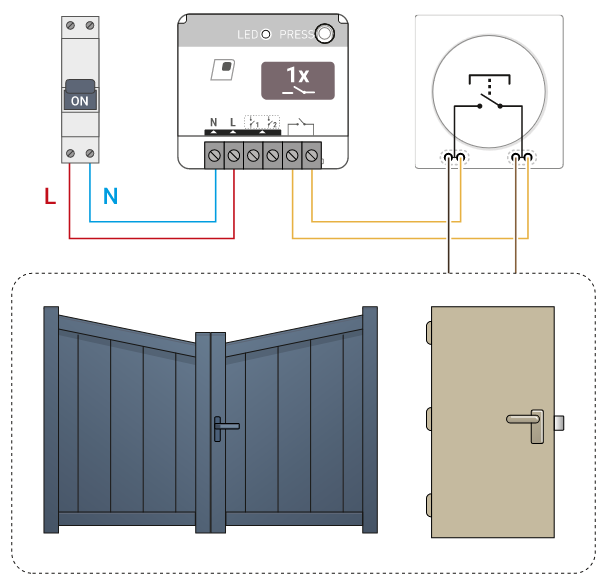

Garage door/gate

../../../_images/multifunc_garage_door.png

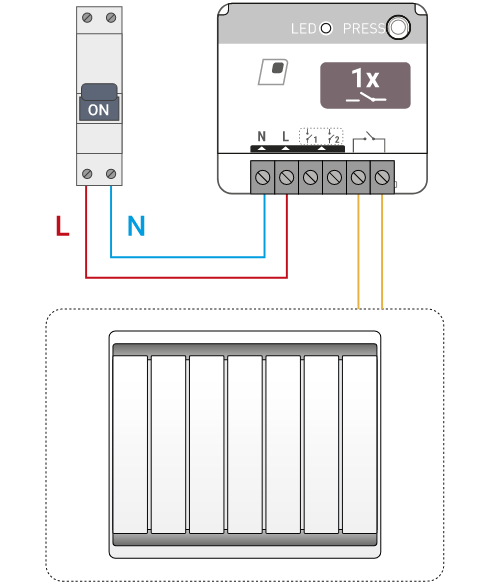

Heater

../../../_images/multifunc_heater.png

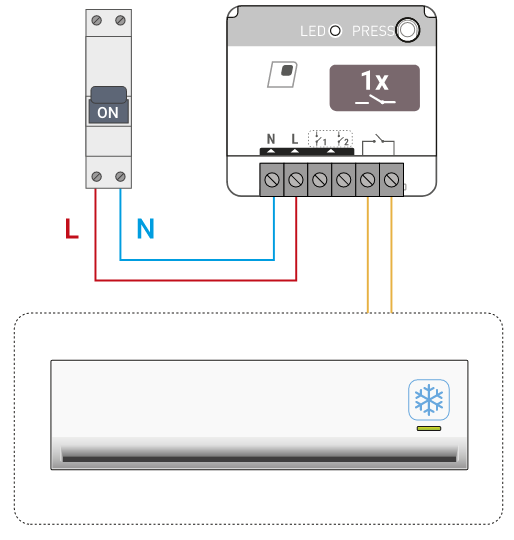

Air conditioner

../../../_images/multifunc_air_conditioner.png

Certifications

  • ETSI EN 301 489-17 V.1.1

  • ETSI EN 300 328 V2.2.2

  • EN 62368-1: 2014 + A11:2017

  • ETSI EN 301 489-1 V2.1.1

  • EN 55032: 2015

  • EN 55035:2017

  • EN60669-1:1999+A1:02+A2:08

  • EN60669-2-1:2004+A1:09+A12:10

  • EN62479:2010
