Micromodule 2 sorties contact sec 3A¶

Description du Produit¶

Le micromodule 2 sorties contact sec 3A est un module encastrable alimenté sur secteur permettant de piloter à distance deux charges via 2 sorties contact sec (3 A). Intégré à l’écosystème Bluetooth Mesh, il se configure depuis l’App mobile pour adresser différents usages (commande On/Off, VMC PV/GV, ouvrants type volet/store/porte de garage/portail, carillon, ou encore commande d’organes de chauffe : chaudière, vanne, pompe à chaleur…).

Le produit supporte également des fonctions transverses de la gamme : LEDs d’état, bouton Reset, gestion de scénarios, compatibilité assistants vocaux, mesure de consommation, ainsi que des fonctions de sécurité (alerte échauffement, coupure de courant, détection de charge nulle) et la mise à jour logicielle via l’application.

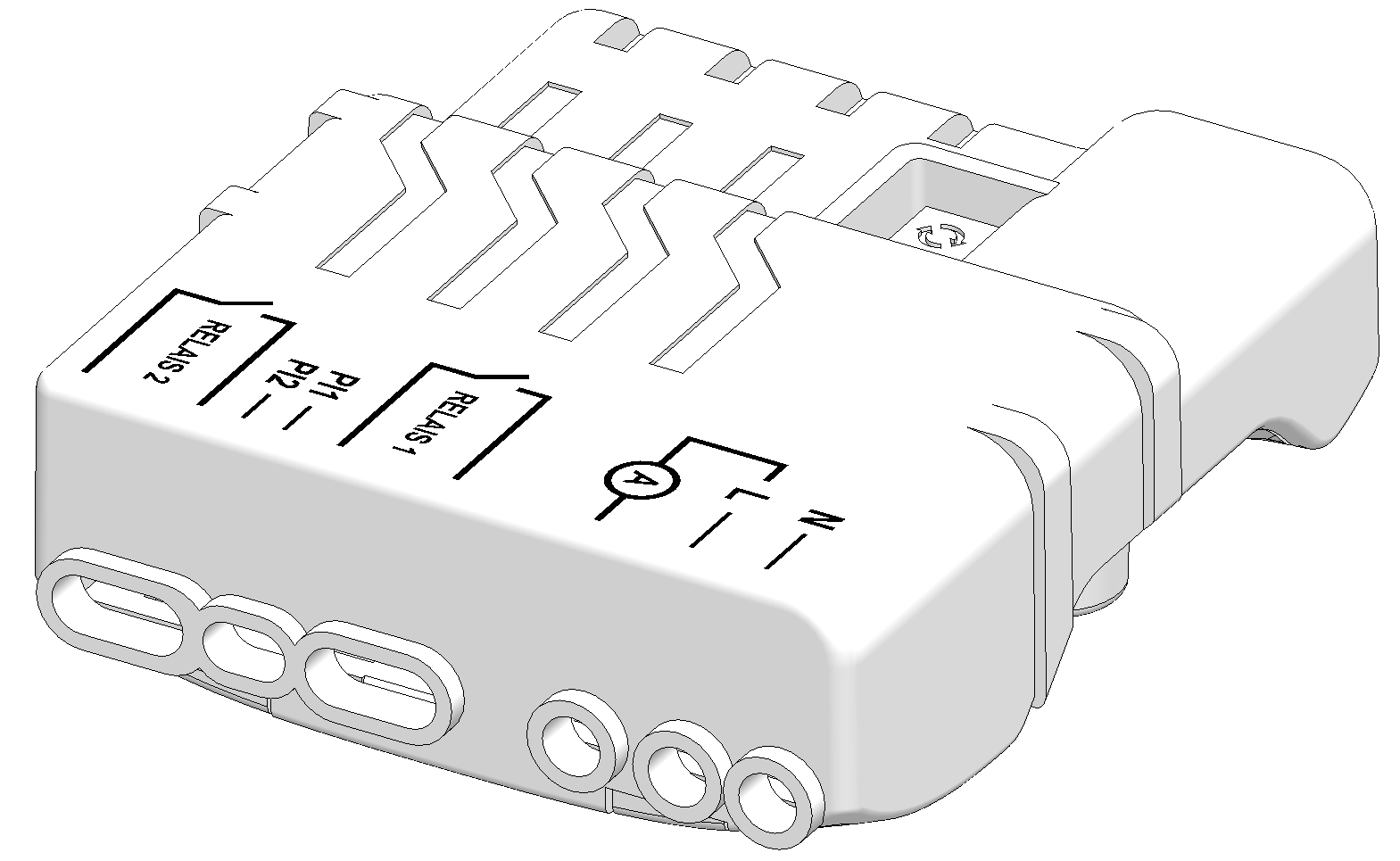

REF12 3D

Code article : SER65076
Ref interne : REF12

Caractéristiques Techniques¶

Fonctions supportées¶

Le produit dispose des fonctions générales suivantes :

Fonctionnalités¶

Le produit dispose des fonctionnalités suivantes, que l’on peut configurer via l’App mobile en fonction des cas d’usage:

Câblage¶

pages/products/images/REF12/REF12_wirings_interfaces.png

Branchement sur le secteur¶

Avertissement

!! DANGER D’ÉLECTROCUTION !!

Avant le branchement de ce produit lisez attentivement cet advertisement : Danger d’électrocution

Câblage de l’entrée Inter VV ou BP 1 touche¶

../../../_images/REF12_wirings_input-switch-1.png

Câblage de l’entrée Inter VV ou BP 2 touches¶

../../../_images/REF12_wirings_input-switch-2.png

Câblage de l’entrée Inter VR 3 touches¶

../../../_images/REF12_wirings_input-switch-3.png

Câblage de l’entrée Détecteur de mouvement¶

../../../_images/REF12_wirings_input-motion.png

Câblage de la sortie On/Off (ampoule)¶

../../../_images/REF12_wirings_output-onoff-light.png

Câblage de la sortie VMC (PV/GV ou P/V + M/A)¶

../../../_images/REF12_wirings_output-ventilation.png

Câblage de la sortie Carillon¶

../../../_images/REF12_wirings_output-chime.png

Câblage de la sortie Volet roulant¶

../../../_images/REF12_wirings_output-shutter-shutter.png

Câblage de la sortie Store¶

../../../_images/REF12_wirings_output-shutter-blind.png

Câblage de la sortie Portail¶

../../../_images/REF12_wirings_output-shutter-front-gate.png

Câblage de la sortie Porte de garage¶

../../../_images/REF12_wirings_output-shutter-garage-door.png

Câblage de la sortie Chaudière¶

../../../_images/REF12_wirings_output-heater-boiler.png

Câblage de la sortie Vanne palière¶

../../../_images/REF12_wirings_output-heater-valve.png

Câblage de la sortie Pompe à chaleur¶

../../../_images/REF12_wirings_output-heater-pump.png

Installation¶

Une fois le produit physiquement branché, les fonctionnalités choisies, vous pouvez installer le produit depuis l’App mobile.

Revision date : 28 mai 2026
