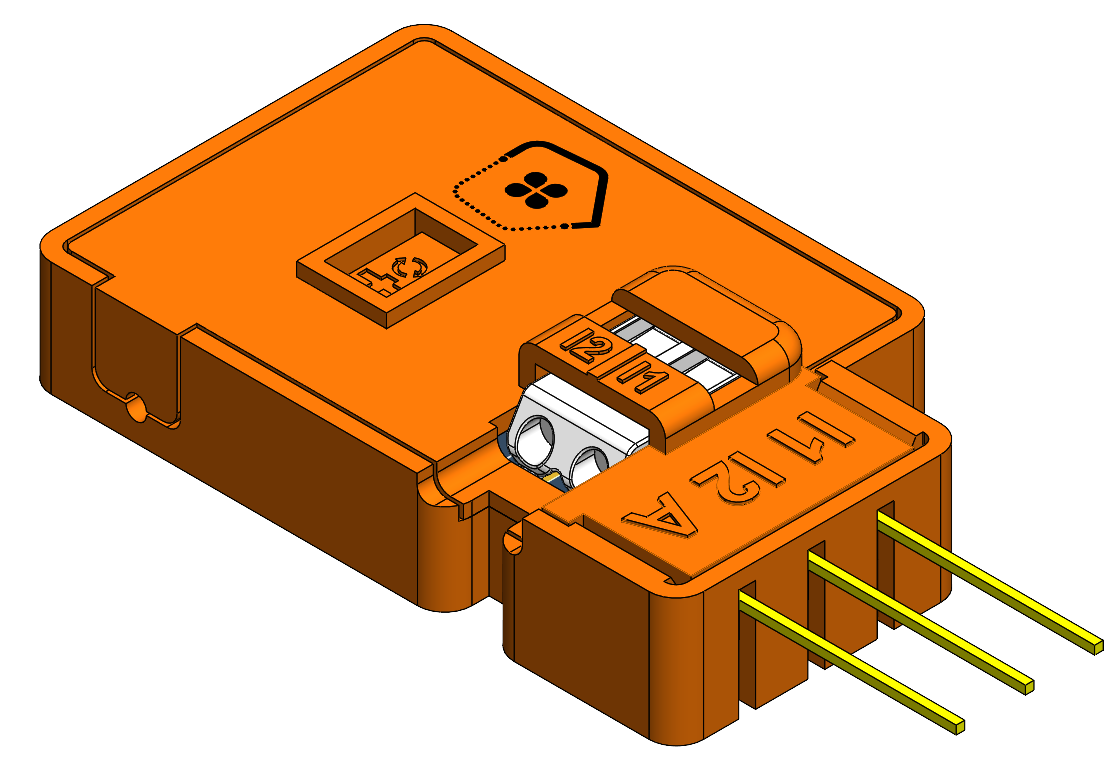

Emetteur Radio Linky

Description du Produit

L’Émetteur Radio Linky est un dispositif complémentaire au compteur communicant Linky, conçu pour transmettre en temps réel les données de consommation électrique vers des équipements tiers, tels que des systèmes domotiques, des afficheurs déportés ou des gestionnaires d’énergie. Il permet une exploitation locale des informations de consommation, sans passer par le réseau de télécommunication externe.

• Code article : SER65085

• Ref interne : REF60

Caractéristiques Techniques

• Alimentation : Sortie TIC du LINKY

• Connectivité : Bluetooth Mesh

• Dimensions : Carte électronique: 43x21x4mm ; Connecteur 16x10mm

• Température de fonctionnement :

• Pose : S’intègre dans l’entrée TIC du LINKY

Fonctions supportées

Le produit dispose des fonctions générales suivantes :

• Indication d’état du produit par LEDs

• Bouton de Reset

• Fonctions de connectivité Bluetooth Mesh

• Provisionnement Mesh

• Déprovisionnement Mesh

• Mode configuration

• Rôle proxy Mesh

• Indication de vie des produits

• Compte utilisateur

• Mesure de consommation energetique

• Mesures et capteurs

• Gestion de la flexibilité électrique

Fonctionnalités

Le produit dispose des fonctionnalités suivantes, que l’on peut configurer via l’App mobile en fonction des cas d’usage:

Câblage

1. Localiser le compteur Linky

   • Le compteur se trouve généralement dans l’entrée de votre logement, dans un local technique ou dans un placard électrique.

2. Identifier le port TIC

   • Le port TIC (Télé-Information Client) du Linky se trouve en façade, souvent protégé par un petit cache ou repéré par un pictogramme.

   • Il s’agit du connecteur sur lequel vient se brancher l’ERL.

3. Brancher l’ERL

   • Retirer délicatement le cache du port TIC s’il y en a un.

   • Enficher le connecteur de l’ERL dans le port TIC, jusqu’à sentir un léger “clic” ou une butée franche.

   • Vérifier que le boîtier est correctement emboîté et ne bouge pas facilement.

4. Vérifier l’alimentation de l’ERL

   • Une fois branché sur le port TIC, l’ERL est alimenté par le compteur Linky (il n’y a pas d’alimentation externe).

   • Un voyant indique la mise sous tension.

Linky Monophasé

Linky Triphasé

Installation

Une fois le produit physiquement branché, les fonctionnalités choisies, vous pouvez installer le produit depuis l’App mobile.

Revision date : 28 mai 2026
