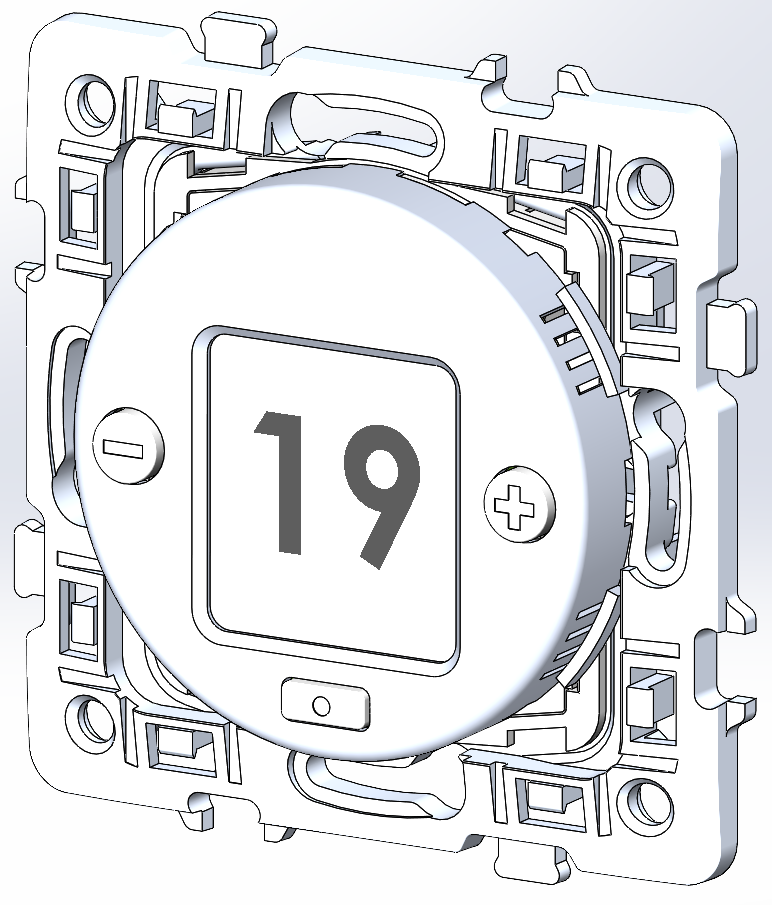

Thermostat connecté encastré sur secteur¶
Description du Produit¶
Le thermostat mural connecté encastré sur secteur permet de piloter un ou plusieurs éléments de chauffage (radiateurs, chaudière, pompe à chaleur, vannes, fil pilote…). Il intègre un capteur de température interne (et peut utiliser un capteur déporté), reçoit des programmes hebdomadaires configurés depuis l’app mobile, et envoie automatiquement les consignes de chauffe (en °C ou en modes fil pilote) en fonction de l’heure, du programme choisi et de la température ambiante.
L’utilisateur peut également piloter manuellement la température ou créer des dérogations temporaires, en local (boutons +/−) ou à distance via l’application.
Code article : SER65093
Ref interne : REF50
Caractéristiques Techniques¶
Alimentation : Secteur
Connectivité : Bluetooth Mesh
Dimensions :
Température de fonctionnement : 10°C - 60°C
Pose : S’intègre dans un boitier d’encastrement
Fonctions supportées¶
Le produit dispose des fonctions générales suivantes :
Fonctionnalités¶
Le produit dispose des fonctionnalités suivantes, que l’on peut configurer via l’App mobile en fonction des cas d’usage:
Câblage¶
Branchement sur le secteur¶
Avertissement
!! DANGER D’ÉLECTROCUTION !! Avant le branchement de ce produit lisez attentivement cet advertisement : Danger d’électrocution
Câblage de l’entrée Thermostat¶
Câblage de la sortie Chaudière¶
Câblage de la sortie Vanne palière¶
Câblage de la sortie Pompe à chaleur¶
Câblage de la sortie Sortie Fil Pilote 4 modes¶
Câblage de la sortie Sortie Fil Pilote 6 modes¶
Fonctionnement général¶
L’installation d’un thermostat mural permet de piloter des éléments de chauffage. En fonction de la consigne et de la température actuellement relevée, le thermostat pilote le réseau de chauffe pour faire monter ou descendre la température.
Via son téléphone, l’utilisateur peut configurer des programmes hebdomadaires, en local ou à distance. Les programmes sont transmis au produit thermostat. Un seul programme est sélectionné comme actif.
À la réception d’une donnée de température du capteur (toutes les 15 min, durée définie sur le produit capteur), le thermostat à consigne en température envoie une consigne correspondant au programme en fonction de la température relevée.
Au changement de plage horaire, de dérogation ou de consigne manuelle, le thermostat à consigne fil pilote envoie la nouvelle consigne à adopter.
L’utilisateur peut déroger à la consigne en cours sur le thermostat ou sur les éléments de chauffe s’ils sont multiples. La dérogation s’applique pendant une durée configurable.
Définitions¶
On nomme élément de chauffage une feature pilotable par le thermostat :
Radiateur électrique (simple on-off, fil pilote ou °C)
Relais chaudière
Pompe à chaleur
Vanne palière
Vanne thermostatique
À l’installation, si une feature thermostat compatible est présente dans le realm, l’app propose l’association (voir Compatibilité et associations).
Ce boîtier mural affiche l’état actuel d’un réseau/sous-réseau de chauffage : la consigne et la température ambiante.
À l’installation du produit, si des features sont compatibles, l’app propose l’association (voir Compatibilité et associations).
Il peut contenir des programmes hebdomadaires qui lui sont transmis par l’app. Un seul programme est actif à la fois.
Le thermostat adapte la consigne qu’il envoie aux éléments de chauffage en fonction du mode (programme/manuel) et de l’heure courante stockée dans sa RTC.
Il permet de déroger au programme en cours. Cela peut être interdit via l’app.
Caractéristiques matérielles :
Capteur de température interne
Possibilité d’utiliser la température reçue en Mesh d’un capteur déporté REF33 (dans ce cas, le capteur interne n’est plus utilisé)
Composants électroniques permettant de générer un signal fil pilote et un relais statique (contact sec) → utilisable par liaison filaire
Également utilisable en BLE via un produit compatible
Selon l’option de la feature, la consigne est définie en température ou en mode de chauffe (voir Options).
Le changement de mode de fonctionnement est immédiatement suivi d’une nouvelle consigne envoyée aux produits pilotés par le thermostat.
Manuel¶
C’est le mode de fonctionnement le plus simpliste : la chauffe suit une consigne unique en permanence. L’utilisateur peut changer la consigne qui s’applique sans limite de temps.
C’est le mode de fonctionnement par défaut (consigne éco ou 18 °C par défaut au premier démarrage du REF50).
Programme¶
Dans ce mode, le thermostat utilise la consigne définie par le programme en cours d’exécution.
Il est nécessaire qu’un programme soit créé pour pouvoir utiliser ce mode.
Programme¶
Un programme définit des consignes par plage horaire hebdomadaire.
Les programmes sont créés à partir du téléphone. L’utilisateur peut créer plusieurs programmes : un seul est actif.
Un thermostat n’exécute qu’un seul programme à la fois.
Un programme est exprimé :
En consigne fil pilote pour le thermostat fil pilote
En température pour les autres options de thermostat
Les plages horaires sont définies dans l’app par tranche de 15 min. La température est définie par pas de 0,5 °C sur une plage de 7,5 °C à 30 °C.
Exemple de programme¶
Thermostat chambre enfant en mode confort du lundi au vendredi de 7 h à 9 h et de 7 h à 12 h le week-end.
Consigne¶
Une consigne est un message BLE qui indique la température, la consigne fil pilote ou l’état on-off à adopter.
Consignes fil pilote possibles :
Arrêt
Hors gel
Éco
Confort − 2
Confort − 1
Confort
Dans le cas d’une dérogation ou du mode manuel, la consigne est envoyée immédiatement.
Une consigne en température se définit par pas de 0,5 °C sur une plage de 7,5 °C au maximum paramétré (jusqu’à 30 °C).
Dérogation¶
Une dérogation permet de changer temporairement la consigne. Elle peut s’appliquer :
Au thermostat (qui transmettra la dérogation aux éléments de chauffage associés)
Individuellement à un élément de chauffage
Sources possibles d’une dérogation :
Via l’app (widget thermostat ou widget élément de chauffage)
Via les boutons +/− du thermostat (crée une dérogation thermostat uniquement)
Via l’IoTHub
La durée de dérogation est un paramètre du thermostat et des éléments de chauffage, définie par l’utilisateur, limitée à 24 h par pas de 15 min (le modèle interne permet un pas de 1 min). Valeur par défaut : 3 heures.
Une nouvelle dérogation écrase la dérogation éventuellement en cours.
Dérogation sur le thermostat¶
S’applique à tous les éléments de chauffe associés. Le thermostat transmet la consigne de dérogation aux éléments de chauffe.
Créée via les boutons +/− du thermostat ou le widget thermostat depuis l’app
L’administrateur peut également créer une dérogation depuis l’IoTHub
Remplace toute dérogation individuelle en cours sur les éléments de chauffage
Pendant toute la durée de la dérogation, le thermostat ignore les consignes non marquées comme dérogation (même au changement de plage horaire)
À l’échéance, le thermostat reprend la consigne du programme selon l’heure actuelle
Important
Une dérogation thermostat n’est possible que si le thermostat est en mode programme. En mode manuel, c’est un changement de consigne.
Une dérogation est valide même si la consigne reçue est identique au programme (permet de rester dans la consigne actuelle malgré ce que prévoit le programme).
Dérogation individuelle sur l’élément de chauffage¶
Chaque élément de chauffage peut être dérogé de la consigne du thermostat, que le thermostat soit en mode programme ou en mode manuel.
Exemple : le thermostat est associé aux radiateurs des 3 chambres. Les enfants dorment chez des amis ce soir → depuis l’app, on change la consigne du radiateur de la chambre des enfants en mode éco. Seul cet élément de chauffage déroge à la consigne du thermostat.
Si l’élément de chauffe n’est pas lié à un thermostat, il n’y a pas de dérogation possible : c’est un changement de consigne.
À la fin d’une dérogation individuelle, l’élément de chauffage adopte la consigne en cours du thermostat.
Fin d’une dérogation¶
Une dérogation prend fin quand :
La durée est échue
L’utilisateur l’annule
Fin de plage¶
Une fin de plage horaire est affichée selon les formats :
Programme :
[<jour>] <heure>:<minute>Dérogation :
Derog → [<jour>] <heure>:<minute>
Le jour (optionnel) n’est affiché que si la fin de plage n’est pas le jour même.
Température ambiante¶
C’est la valeur de la température relevée à l’endroit à chauffer.
Choix du capteur¶
Le capteur interne au thermostat est utilisé par défaut.
L’utilisateur peut choisir d’utiliser un capteur externe s’il possède un capteur de température REF33 dans son réseau. Le choix se fait depuis la page paramètre du thermostat dans l’app.
Lorsque l’utilisateur a choisi un capteur externe, c’est la dernière valeur de ce capteur qui est utilisée. En cas de relevé ancien, l’utilisateur est averti par notification.
Paramètres¶
Activer la temporisation
Durée d’allumage de la feature. À la fin de cette durée, la feature passe en « Arrêt ». La temporisation est affichée et configurable uniquement lorsque la feature n’est pas associée à un thermostat.
Minimum : 1 minute
Maximum : 23 h 59
Pas : 1 min
Durée de dérogation
Voir Dérogation. Affichée et configurable uniquement lorsque la feature est associée à un thermostat.
Options¶
Le thermostat se décline en 3 options (feature_options) :
Option 4 consignes type fil pilote
Identique aux 6 ordres, sans confort − 1 et confort − 2.
Option 6 consignes type fil pilote
L’utilisateur décide d’une consigne en mode de chauffe : Arrêt / Hors gel / Éco / Confort − 2 / Confort − 1 / Confort.
La température associée à une consigne est définie sur chaque radiateur : chaque radiateur se charge de sa propre régulation.
Option consigne en température
L’utilisateur décide d’une consigne en °C. C’est le thermostat qui décide s’il faut chauffer ou non en fonction de la température relevée.
Paramètres¶
Tolérance
Hystérésis ΔT de l’algorithme de chauffe.
Minimum : 0,5 °C
Maximum : 2,0 °C
Valeur par défaut : 0,5 °C
Pas : 0,5 °C
C’est la différence acceptable entre la température de consigne et la température relevée au-delà de laquelle il est nécessaire de déclencher la chauffe (voir EUROHM-9453).
Température hors gel
Valeur par défaut : 7 °C
Minimum : 5 °C
Maximum : 15 °C
Pas : 0,5 °C
Ce paramètre n’est défini que pour les thermostats à consigne en température.
Boutons +/− activés
Booléen indiquant si les boutons +/− permettent de changer la consigne en mode manuel ou de faire une dérogation en mode programme. Permet de limiter l’usage du boîtier mural dans un lieu public.
Consigne manuelle maximale
Température de consigne maximale pour le mode manuel ou une dérogation.
Valeur par défaut : 25 °C
Minimum : 7,5 °C
Maximum : 30 °C
Pas : 0,5 °C
Ce paramètre n’est défini que pour les thermostats à consigne en température.
Durée de dérogation
Voir Dérogation.
Capteur déporté¶
Afin d’avoir un relevé représentatif de la température ambiante, le thermostat peut utiliser un capteur de température déporté. Une notification prévient l’utilisateur en cas de problème avec le capteur déporté.
Remontée de température¶
Toutes les 15 minutes, le thermostat remonte un message sensor contenant la température ambiante.
Remontée de la consigne en cours¶
La température ou le mode de consigne est remonté à l’IoTHub pour que l’administrateur puisse connaître la consigne actuelle du thermostat et tracer l’historique des consignes.
Algorithme d’exécution d’un programme¶
Thermostat température
À chaque relevé de température, le thermostat compare la température ambiante avec la consigne du programme pour le jour et l’horaire courants. Le comportement complet est défini dans EUROHM-9453.
Thermostat fil pilote
Le thermostat envoie la consigne fil pilote du programme pour le jour et l’horaire courants.
Compatibilité et associations¶
À l’installation d’un élément de chauffage ou d’un thermostat, l’app propose de l’associer aux features compatibles.
Un thermostat peut piloter plusieurs éléments de chauffage. Un élément de chauffage n’est associé qu’à un seul thermostat au plus.
Élément de chauffage |
Thermostat FP 4 ordres |
Thermostat FP 6 ordres |
Thermostat en T° |
|---|---|---|---|
pilot-wire-controller 4 ordres |
✔ |
||
pilot-wire-controller 6 ordres |
✔ |
||
heater-controller |
✔ |
Pilotage à distance¶
Le thermostat est pilotable via :
L’app (remote ou local) : changement de mode, dérogation, consigne manuelle
L’IoTHub
Les assistants vocaux
La définition des programmes se fait uniquement via l’app (remote ou local).
Les paramètres du thermostat sont modifiables via l’app et l’IoTHub.
Revision date : 28 mai 2026
