Micromodule fil pilote¶

Product Description¶

Ce module connecté permet le contrôle à distance des radiateurs électriques via une application. Facile et rapide à installer, il offre une gestion intelligente du chauffage pour un confort optimisé et des économies d’énergie.

Article code : SER65074
Internal ref : REF11

Technical Specifications¶

Power supply : 230V AC ~50Hz
Connectivity : Bluetooth Mesh
Dimensions : 42x35x10mm
Output : 100-230V AC 5A
Operating temperature : 10°C - 60°C
Installation : S’intègre dans l’entrée électrique du radiateur

Supported Functions¶

The product has the following general functions :

Product Status LED Indication
Reset Button
Mains Power Supply
Product Health Monitoring
User Account
ref-function-DFU_product
ref-function-overheat-alert
ref-function-power-outage
Energy Measurement
Bluetooth Mesh
ref-function-MESH_PROV
ref-function-MESH_UNPROVISION
ref-function-MESH_CONFIG
ref-function-MESH_PROXY
ref-function-MESH_RELAY
ref-function-MESH_FRIEND
ref-function-pilot-wire
Voice Control
Home Monitoring
ref-function-thermostat
Load Shedding

Features¶

The product has the following features, which can be configured via the Mobile App depending on the use case:

ref-feature-pilot-wire-detector
ref-feature-pilot-wire-controller

Wiring and Interfaces¶

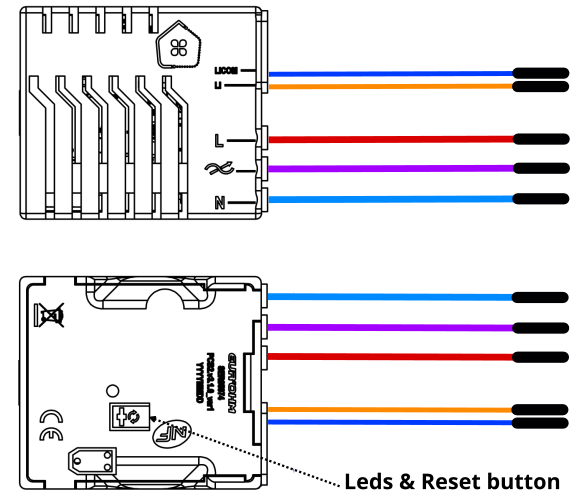

Mains Connection and I/O Wiring¶

Warning

!! ELECTROCUTION HAZARD !!

Before connecting this product, carefully read this warning : Electrocution Hazard

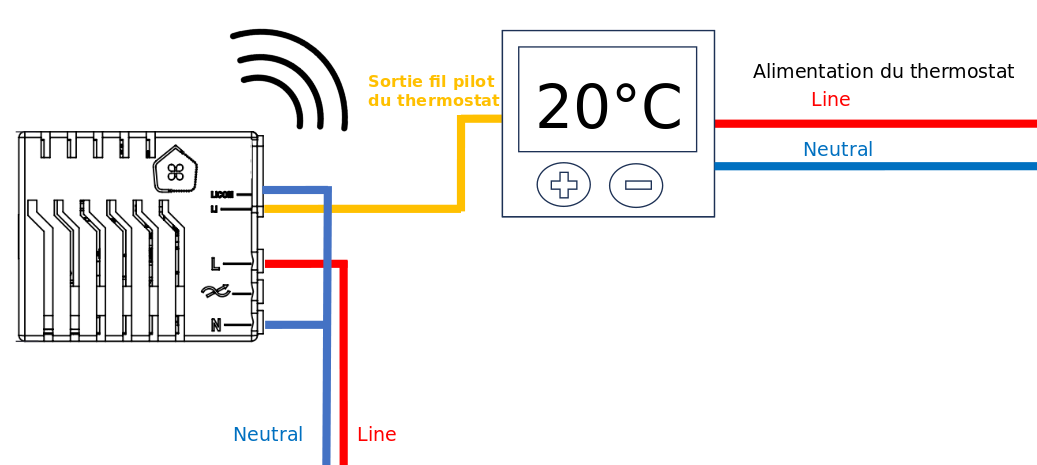

Wiring for the Entrée Fil Pilote¶

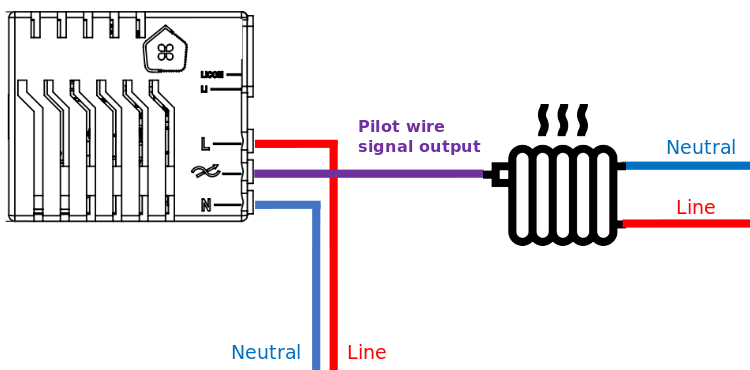

Wiring for the Sortie Fil Pilote 4 modes¶

Wiring for the Sortie Fil Pilote 6 modes¶

La sortie fil pilote 6 modes* est disponible, il n’y a pas besoin d’un branchement spécial. Pour changer de mode, suivez les instructions de votre application mobile.

*Confort, Confort -1°C, Confort -2°C, Éco, Hors Gel et Arrêt.

Installation¶

Once the product is physically connected, the features chosen, you can install the product from the Mobile App.

Revision date : May 28, 2026
