SER65071 - Emetteur 230V avec neutre

Description du Produit

L’émetteur 230V avec neutre est un micromodule alimenté sur secteur destiné à convertir des entrées locales (interrupteurs, boutons poussoirs, détecteur, fil pilote…) en commandes Bluetooth Mesh au sein de l’écosystème LinkIO.

Installé derrière un appareillage et raccordé en L + N, il permet de piloter des équipements et cas d’usage variés, configurables depuis l’App mobile : On/Off, variation d’intensité, commande d’ouvrants (volets/stores…), VMC PV/GV, carillon, ainsi que la commande/Entrée Fil Pilote pour les usages chauffage.

Grâce à son alimentation secteur, il offre une disponibilité permanente (pas de gestion de pile) et s’intègre au réseau Bluetooth Mesh (provisionnement / déprovisionnement, mode configuration, etc.). Il supporte également des fonctions transverses de la gamme comme l’indication d’état par LEDs, le bouton Reset, l’indication de vie produit, les mises à jour via l’application, et des fonctions de sécurité (ex. alerte échauffement, alerte coupure de courant). Il peut enfin être utilisé comme déclencheur de scénarios et dans le cadre de la Maison vigilante selon la configuration retenue.

• Code article : SER65071

• Ref interne : REF02

Caractéristiques Techniques

• Alimentation : 230V AC ~50Hz

• Connectivité : Bluetooth Mesh

• Dimensions : 42x35x10mm

• Température de fonctionnement : 10°C - 60°C

• Pose : S’intègre dans un boitier d’encastrement (avec chaussette)

Fonctions supportées

Contrôle

• Gestion des luminaires et prises : Bouton poussoir variation · Détection de mouvement · Interrupteur On/Off

• Gestion des ouvrants : Interrupteurs ouvrants · Interrupteurs ouvrants

• Contrôle de la VMC : Contrôle de la VMC · Contrôle de la VMC

• Sonnette et carillon : Sonnette et carillon

• Gestion du chauffage : Commande fil pilote

Automatisation

Maison vigilante · Gestion des scénario

Sécurité

Alerte échauffement · Alerte coupure de courant

Fonctions standard de la gamme

Interfaces produits · Alimentations · Indication de vie des produits · Compte utilisateur · Mises à jour logicielles · Fonctions de connectivité Bluetooth Mesh

Installation électrique

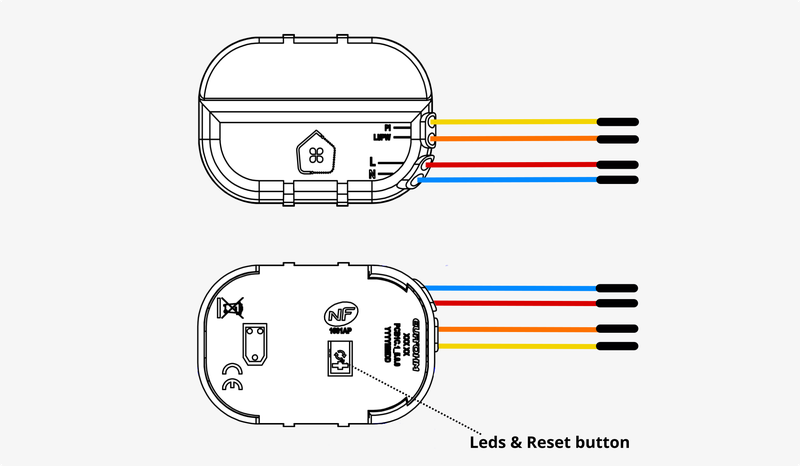

Interfaces

Branchement sur le secteur

Avertissement

!! DANGER D’ÉLECTROCUTION !! Avant le branchement de ce produit lisez attentivement cet advertisement : Danger d’électrocution

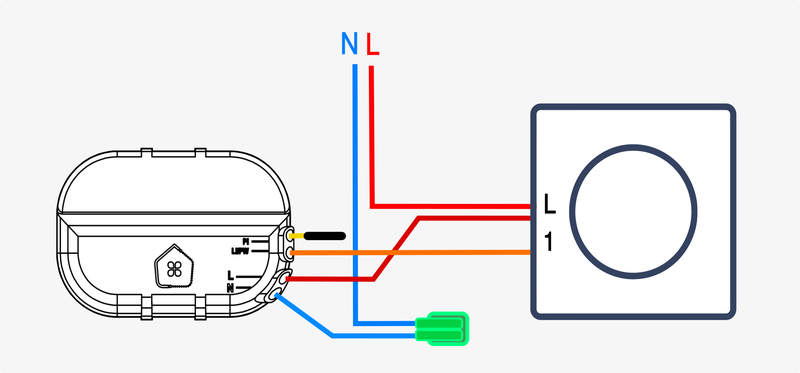

Câblage de l’entrée Inter VV ou BP 1 touche

Si la touche sélectionnée est un Va et Vient, vous pourrez choisir une affectation pour l’entrée parmi le liste suivante :

• Gestion des luminaires et prises - Interrupteur On/Off

• Contrôle de la VMC - Contrôle de la VMC

Si la touche est un bouton poussoir, vous pourrez choisir une affectation pour l’entrée parmi le liste suivante :

• Gestion des luminaires et prises - Interrupteur On/Off

• Gestion des luminaires et prises - Bouton poussoir variation

• Sonnette et carillon - Sonnette et carillon

• Gestion des ouvrants - Interrupteurs ouvrants

• Gestion des scénario - Bouton déclencheur de scénario

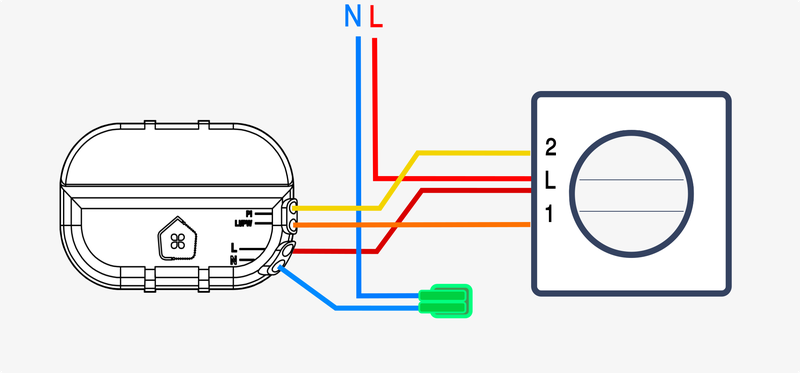

Câblage de l’entrée Inter VV ou BP 2 touches

Si la touche sélectionnée est un Va et Vient, vous pourrez choisir une affectation pour l’entrée parmi le liste suivante :

• Gestion des luminaires et prises - Interrupteur On/Off (1 touche nécessaire)

• Contrôle de la VMC - Contrôle de la VMC (1 touche nécessaire)

• Contrôle de la VMC - Contrôle de la VMC (2 touches nécessaires)

Si la touche est un bouton poussoir, vous pourrez choisir une affectation pour l’entrée parmi le liste suivante :

• Gestion des luminaires et prises - Interrupteur On/Off (1 touche nécessaire)

• Gestion des luminaires et prises - Bouton poussoir variation (1 touche nécessaire)

• Sonnette et carillon - Sonnette et carillon (1 touche nécessaire)

• Gestion des ouvrants - Interrupteurs ouvrants (2 touches nécessaires)

• Gestion des scénario - Bouton déclencheur de scénario (1 touche nécessaire)

Câblage de l’entrée Inter VR 3 touches

Si la touche sélectionnée est un Va et Vient, vous pourrez choisir une affectation pour l’entrée parmi le liste suivante :

• Gestion des ouvrants - Interrupteurs ouvrants (2 touches nécessaires)

Si la touche est un bouton poussoir, vous pourrez choisir une affectation pour l’entrée parmi le liste suivante :

• Gestion des ouvrants - Interrupteurs ouvrants (2 touches nécessaires)

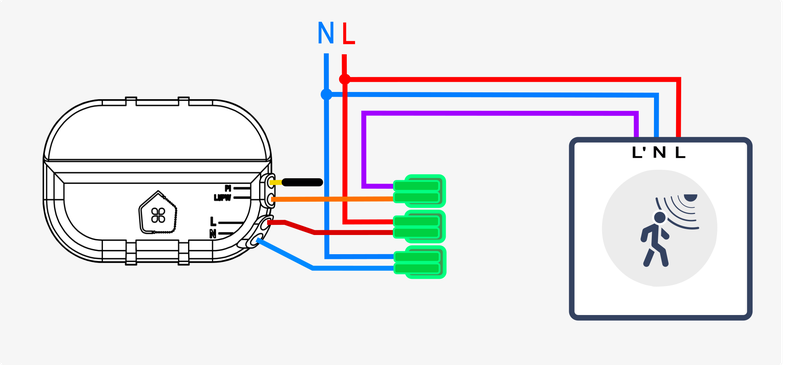

Câblage de l’entrée Détecteur de mouvement

Affectation de l’entrée automatique :

• Gestion des luminaires et prises - Détection de mouvement

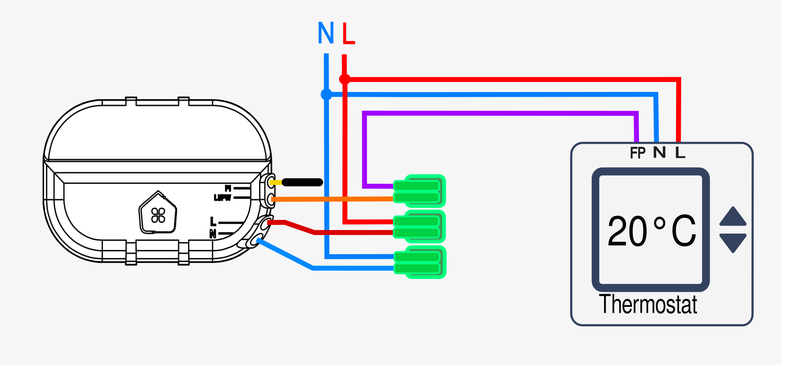

Câblage de l’entrée Entrée Fil Pilote

Affectation de l’entrée automatique :

• Gestion du chauffage - Commande fil pilote

Installation fonctionnelle

Une fois le produit installé électriquement, vous pouvez le mettre sous tension.

Vous pouvez alors commencer l’installation fonctionnelle depuis l’App mobile.
