SER65076 - Micromodule 2 sorties contact sec 3A

Description du Produit

Le micromodule 2 sorties contact sec 3A est un module encastrable alimenté sur secteur permettant de piloter à distance deux charges via 2 sorties contact sec (3 A). Intégré à l’écosystème Bluetooth Mesh, il se configure depuis l’App mobile pour adresser différents usages (commande On/Off, VMC PV/GV, ouvrants type volet/store/porte de garage/portail, carillon, ou encore commande d’organes de chauffe : chaudière, vanne, pompe à chaleur…).

Le produit supporte également des fonctions transverses de la gamme : LEDs d’état, bouton Reset, gestion de scénarios, compatibilité assistants vocaux, mesure de consommation, ainsi que des fonctions de sécurité (alerte échauffement, coupure de courant, détection de charge nulle) et la mise à jour logicielle via l’application.

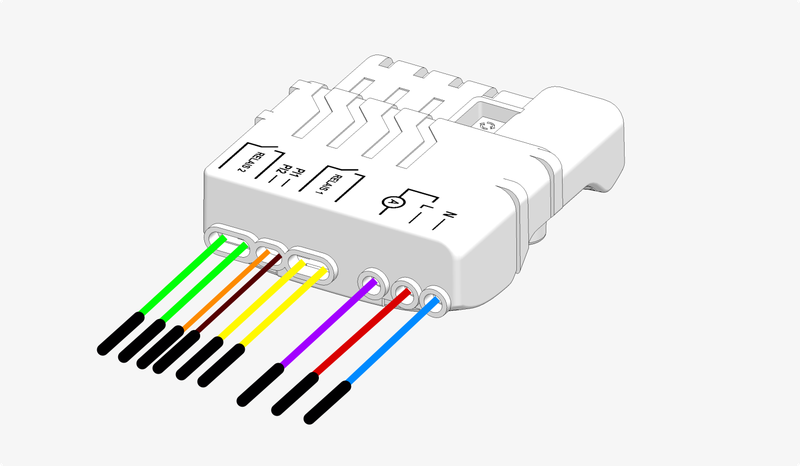

REF12 3D

  • Code article : SER65076

  • Ref interne : REF12

Caractéristiques Techniques

  • Alimentation : 230V AC ~50Hz

  • Connectivité : Bluetooth Mesh

  • Dimensions : À compléter

  • Output : 2 x 100-230V AC 3A (contact sec)

  • Température de fonctionnement : 10°C - 60°C

  • Pose : S’intègre dans un boitier d’encastrement

Limites de charge maximales

Type de charge

Câblage

Puiss. min

Puiss. max

Courant max

Par sortie

Résistif (cos φ = 1)

700W

3A

Oui

Autre (moteurs, LED…)

500W

2.2A

Oui

Fonctions supportées

Contrôle

Automatisation

Gestion des scénario · Maison vigilante

Énergie & Capteurs

Mesure de consommation energetique · Gestion de la flexibilité électrique · Pilotage en heures creuses

Sécurité

Alerte échauffement · Alerte coupure de courant · Détection de charge nulle

Fonctions standard de la gamme

Interfaces produits · Alimentations · Indication de vie des produits · Compte utilisateur · Mises à jour logicielles · Fonctions de connectivité Bluetooth Mesh · Compatibilité assistants vocaux

Installation électrique

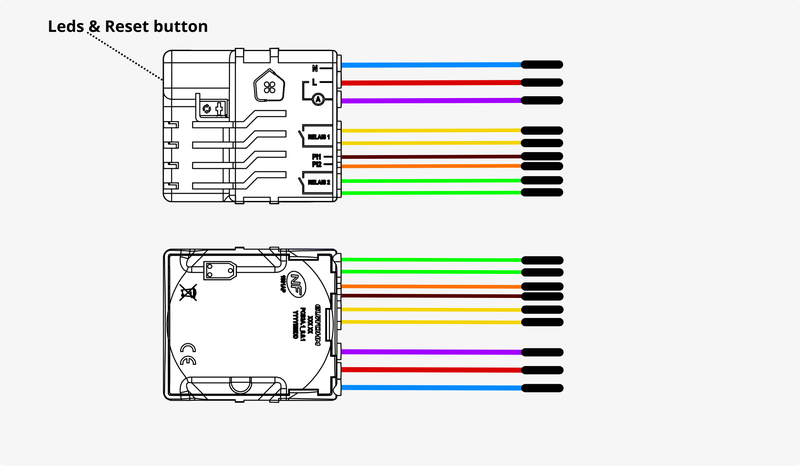

Interfaces

../../../_images/REF12_wirings_interfaces.png

Branchement sur le secteur

Avertissement

!! DANGER D’ÉLECTROCUTION !! Avant le branchement de ce produit lisez attentivement cet advertisement : Danger d’électrocution

Câblage de l’entrée Inter VV ou BP 1 touche

../../../_images/REF12_wirings_input-switch-1.png

Si la touche sélectionnée est un Va et Vient, vous pourrez choisir une affectation pour l’entrée parmi le liste suivante :

Si la touche est un bouton poussoir, vous pourrez choisir une affectation pour l’entrée parmi le liste suivante :

Câblage de l’entrée Inter VV ou BP 2 touches

../../../_images/REF12_wirings_input-switch-2.png

Si la touche sélectionnée est un Va et Vient, vous pourrez choisir une affectation pour l’entrée parmi le liste suivante :

Si la touche est un bouton poussoir, vous pourrez choisir une affectation pour l’entrée parmi le liste suivante :

Câblage de l’entrée Inter VR 3 touches

../../../_images/REF12_wirings_input-switch-3.png

Si la touche sélectionnée est un Va et Vient, vous pourrez choisir une affectation pour l’entrée parmi le liste suivante :

Si la touche est un bouton poussoir, vous pourrez choisir une affectation pour l’entrée parmi le liste suivante :

Câblage de l’entrée Détecteur de mouvement

../../../_images/REF12_wirings_input-motion.png

Affectation de l’entrée automatique :

Câblage de la sortie On/Off (ampoule)

../../../_images/REF12_wirings_output-onoff-light.png

Affectation de la sortie :

Câblage de la sortie VMC (PV/GV ou P/V + M/A)

../../../_images/REF12_wirings_output-ventilation.png

Affectation de la sortie :

Câblage de la sortie Carillon

../../../_images/REF12_wirings_output-chime.png

Affectation de la sortie :

Câblage de la sortie Volet roulant

../../../_images/REF12_wirings_output-shutter-shutter.png

Affectation de la sortie :

Câblage de la sortie Store

../../../_images/REF12_wirings_output-shutter-blind.png

Affectation de la sortie :

Câblage de la sortie Portail

../../../_images/REF12_wirings_output-shutter-front-gate.png

Affectation de la sortie :

Câblage de la sortie Porte de garage

../../../_images/REF12_wirings_output-shutter-garage-door.png

Affectation de la sortie :

Câblage de la sortie Chaudière

../../../_images/REF12_wirings_output-heater-boiler.png

Affectation de la sortie :

Câblage de la sortie Vanne palière

../../../_images/REF12_wirings_output-heater-valve.png

Affectation de la sortie :

Câblage de la sortie Pompe à chaleur

../../../_images/REF12_wirings_output-heater-pump.png

Affectation de la sortie :

Installation fonctionnelle

Une fois le produit installé électriquement, vous pouvez le mettre sous tension.

Vous pouvez alors commencer l’installation fonctionnelle depuis l’App mobile.

Revision date : 13 octobre 2026
