SER65086 - Passerelle WIFI
Description du Produit
La passerelle WiFi assure le lien entre le réseau Bluetooth Mesh du logement et le cloud, afin de permettre :
Pilotage à distance de l’ensemble des produits depuis l’App mobile.
Remontée cloud des informations (capteurs, données énergétiques, états…).
Gestion des scénarios et fonctions “Maison vigilante” selon les cas d’usage.
Code article : SER65086
Ref interne : REF90
Caractéristiques Techniques
Alimentation : 5V DC via un chargeur USB-C
Connectivité : Bluetooth Low Energy (BLE), Wi-Fi
Fréquence Radio : 2.4GHz
Dimensions : 47x47x15mm
Température de fonctionnement : 0°C - 50°C
Indice de protection : IP30
Pose : Libre
Fonctions supportées
Automatisation
Gestion des scénario · Maison vigilante
Sécurité
Fonctions standard de la gamme
Interfaces produits (Indication d’état du produit par LEDs : adaptée — voir Utilisation) · Connectivité Wifi · Interface MQTT secondaire de la passerelle · Compatibilité assistants vocaux · Indication de vie des produits · Compte utilisateur · Mises à jour logicielles · Fonctions de connectivité Bluetooth Mesh
Utilisation
Le produit possède 1 led rouge, verte et bleu indiquant des transitions d’état ou des états :
Indication lumineuse |
Description |
Label technique |
|---|---|---|
Blanc continu |
Démarrage de la gateway |
|
Flash bleu 200ms/2s |
Non provisionné en mesh |
|
Flash vert 50ms/2s |
Provisioning mesh en cours |
|
Flash jaune 200ms/2s |
Wifi non configuré |
|
Flash violet 200ms/2s |
? |
|
Vert continu |
Serveur atteint |
|
Bleu continu |
Service opérationnel |
|
Flash rouge 200ms/2s |
? |
|
Flash rouge 100ms/1s |
Remise à zéro en cours |
|
Cyan continu |
Mise à jour logicielle en cours |
|
Violet continu |
Migration de serveur en cours |
|
Installation électrique

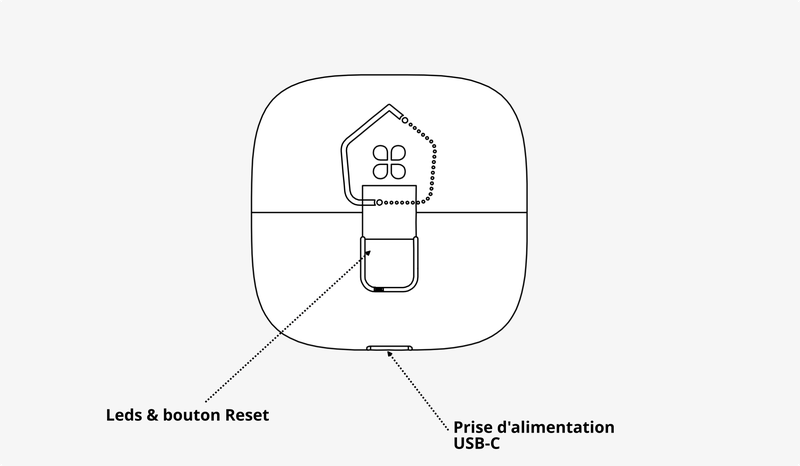

Interfaces
Mise sous tension et placement
Installation fonctionnelle
Une fois le produit installé électriquement, vous pouvez le mettre sous tension.
Vous pouvez alors commencer l’installation fonctionnelle depuis l’App mobile.
Revision date : 13 octobre 2026
