SER65078 - Micromodule puissance 1 sortie 16A
Description du Produit
Le micromodule puissance 1 sortie 16A est un module encastrable alimenté sur secteur permettant de piloter une charge jusqu’à 16A (éclairage, prise / sortie de câble, VMC, carillon, ouvrant selon configuration). Intégré à l’écosystème Bluetooth Mesh, il se configure via l’App mobile pour différents usages (commande On/Off, variation d’intensité selon le type de charge, contrôle d’organe de chauffe, etc.) et s’intègre aux scénarios et à la compatibilité assistants vocaux.
Il embarque également des fonctions transverses de la gamme : LEDs d’état, bouton Reset, mesure de consommation énergétique, alertes sécurité (échauffement, coupure de courant, charge nulle) et mise à jour logicielle via l’application.
Code article : SER65078
Ref interne : REF13
Caractéristiques Techniques
Alimentation : 230V AC ~50Hz
Connectivité : Bluetooth Mesh
Dimensions : À compléter
Output : 100-230V AC 16A
Température de fonctionnement : 10°C - 60°C
Pose : S’intègre dans un boitier d’encastrement
Limites de charge maximales
Type de charge |
Câblage |
Puiss. min |
Puiss. max |
Courant max |
Par sortie |
|---|---|---|---|---|---|
Résistif (cos φ = 1) |
3500W |
16A |
|||
Autre (moteurs, LED…) |
1000W |
4.3A |
Fonctions supportées
Contrôle
Gestion du chauffage : Gestion des appareils de chauffe · Gestion des appareils de chauffe · Gestion des appareils de chauffe · Gestion des appareils de chauffe
Gestion des luminaires et prises : Bouton poussoir variation · Détection de mouvement · Sortie On/Off « ampoule » · Sortie On/Off « prise » · Interrupteur On/Off
Automatisation
Gestion des scénario · Maison vigilante
Énergie & Capteurs
Mesure de consommation energetique · Gestion de la flexibilité électrique · Pilotage en heures creuses
Sécurité
Alerte échauffement · Alerte coupure de courant · Détection de charge nulle
Fonctions standard de la gamme
Interfaces produits · Alimentations · Indication de vie des produits · Compte utilisateur · Mises à jour logicielles · Fonctions de connectivité Bluetooth Mesh · Compatibilité assistants vocaux
Installation électrique

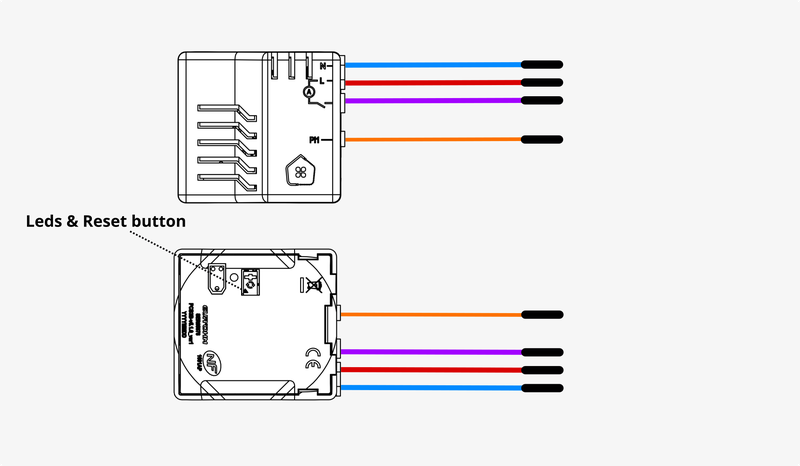

Interfaces
Branchement sur le secteur
Avertissement
!! DANGER D’ÉLECTROCUTION !! Avant le branchement de ce produit lisez attentivement cet advertisement : Danger d’électrocution
Câblage de l’entrée Inter VV ou BP 1 touche
Si la touche sélectionnée est un Va et Vient, vous pourrez choisir une affectation pour l’entrée parmi le liste suivante :
Si la touche est un bouton poussoir, vous pourrez choisir une affectation pour l’entrée parmi le liste suivante :
Câblage de l’entrée Détecteur de mouvement
Affectation de l’entrée automatique :
Câblage de la sortie On/Off (ampoule)
Affectation de la sortie :
Câblage de la sortie On/Off (prise)
Affectation de la sortie :
Câblage de la sortie Sortie de câble
Affectation de la sortie :
Câblage de la sortie Chaudière
Affectation de la sortie :
Câblage de la sortie Vanne palière
Affectation de la sortie :
Câblage de la sortie Pompe à chaleur
Affectation de la sortie :
Installation fonctionnelle
Une fois le produit installé électriquement, vous pouvez le mettre sous tension.
Vous pouvez alors commencer l’installation fonctionnelle depuis l’App mobile.
