SER65085 - Emetteur Radio Linky

Description du Produit

L’Émetteur Radio Linky est un dispositif complémentaire au compteur communicant Linky, conçu pour transmettre en temps réel les données de consommation électrique vers des équipements tiers, tels que des systèmes domotiques, des afficheurs déportés ou des gestionnaires d’énergie. Il permet une exploitation locale des informations de consommation, sans passer par le réseau de télécommunication externe.

Code article : SER65085
Ref interne : REF60

Caractéristiques Techniques

Alimentation : Sortie TIC du LINKY
Connectivité : Bluetooth Mesh
Dimensions : Carte électronique: 43x21x4mm ; Connecteur 16x10mm
Température de fonctionnement :
Pose : S’intègre dans l’entrée TIC du LINKY

Fonctions supportées

Énergie & Capteurs

Compteur communicant · Mesures et capteurs · Gestion de la flexibilité électrique

Fonctions standard de la gamme

Interfaces produits (Indication d’état du produit par LEDs : adaptée — voir Utilisation) · Fonctions de connectivité Bluetooth Mesh · Indication de vie des produits · Compte utilisateur

Utilisation

Témoin lumineux

L’Émetteur Radio Linky possède une seule LED tricolore. Elle porte deux indications :

pendant le mode configuration et les séquences d’installation ou de réinitialisation, l’indication d’état commune à la gamme (Indication d’état du produit par LEDs), sur la même LED ;
le reste du temps, le témoin « État Liaison Comptage » de la norme Linky Ready (Enedis, § 9.4) : il signale la réception des trames de télé-information client (TIC).

LED	Signification
Bleu, flash de 0,1 s toutes les 3 s	Trames TIC reçues et correctes.
Bleu, flash de 0,1 s chaque seconde	Trames TIC erronées ou absentes : vérifier l’insertion du produit dans la prise TIC du compteur.
Vert ou rouge	Mode configuration, installation ou réinitialisation : voir Indication d’état du produit par LEDs.
Éteinte	Produit hors service ou non alimenté.

📋 Exigence : Pendant le mode configuration et pendant les flashs d’installation et de réinitialisation, la LED suit l’indication d’état de la gamme, quelle que soit la réception TIC.

📋 Exigence (remplace Indication d’état du produit par LEDs) : À la sortie du mode configuration, la LED reprend l’indication TIC dès la trame suivante.

📋 Exigence : Quand les trames TIC sont correctes, la LED clignote en bleu : 0,1 s allumée (−0 / +0,1 s), 2,9 s éteinte (± 0,1 s).

📋 Exigence : Quand les trames TIC sont erronées ou absentes depuis 5 s, la LED clignote en bleu : 0,1 s allumée (−0 / +0,1 s), 0,9 s éteinte (± 0,1 s).

Lecture du compteur Linky

L’Émetteur Radio Linky se branche sur la prise de télé-information client (TIC) du compteur Linky et lit les trames que le compteur y émet en continu. Il en tire les données de la fonction Compteur communicant, recensées ci-dessous avec l’endroit où les retrouver.

Le mode de la prise TIC, historique ou standard, se règle au compteur par le gestionnaire du réseau.

Information lue	Où la retrouver	Mode TIC
Puissance instantanée du logement	Page du produit, rafraîchie toutes les 10 s	historique et standard
Consommation (index du compteur)	Historique jour, mois et année de l’Application mobile, avec une passerelle	historique et standard
Période tarifaire en cours (heures creuses ou heures pleines)	Page du produit ; pilotage des charges en heures creuses, voir Pilotage en heures creuses	historique et standard
Nom de l’offre tarifaire	Page des paramètres du produit	historique et standard
Puissance souscrite	Page des paramètres du produit	historique et standard
Installation monophasée ou triphasée	Page des paramètres du produit	historique et standard
Consommation ou production	Page des paramètres du produit	standard ; en historique, le compteur est en consommation
Date et heure du compteur	Horodatage des mesures	standard ; en historique, l’heure vient du réseau mesh

📋 Exigence : Le produit lit la TIC en mode historique comme en mode standard, sur une installation monophasée comme triphasée, sans réglage.

Installation électrique

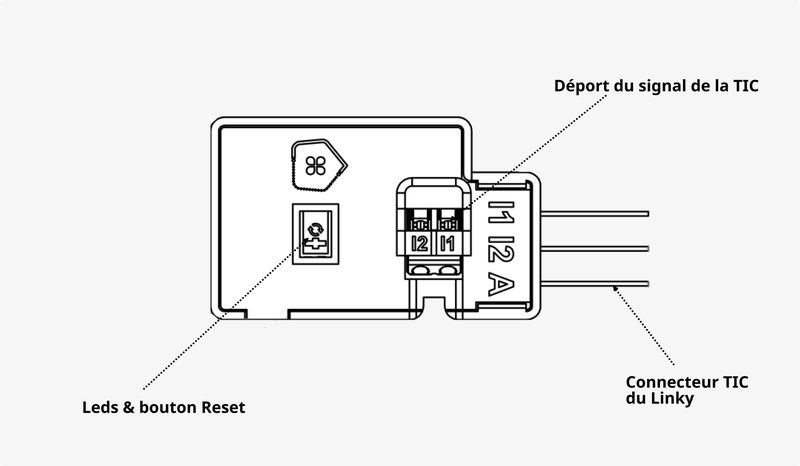

Interfaces

Branchement sur la prise TIC du compteur

Localiser le compteur Linky. Il se trouve généralement dans l’entrée du logement, dans un local technique ou dans un placard électrique.
Identifier la prise TIC. La prise de télé-information client est en façade du Linky, souvent sous un petit cache ou repérée par un pictogramme.
Brancher l’Émetteur Radio Linky. Retirer le cache de la prise TIC s’il y en a un, puis enficher le connecteur du produit jusqu’à la butée. Le boîtier tient en place sans jeu.
Vérifier la réception des trames. Le produit est alimenté par le compteur. La LED clignote en bleu dès la réception des trames TIC : voir Utilisation.

📋 Exigence : Le produit tire toute son alimentation de la prise TIC du compteur.

Installation fonctionnelle

Une fois le produit installé électriquement, vous pouvez le mettre sous tension.

Vous pouvez alors commencer l’installation fonctionnelle depuis l’App mobile.

Revision date : 13 octobre 2026
